Ürün ayrıntıları

Evde Ürünler

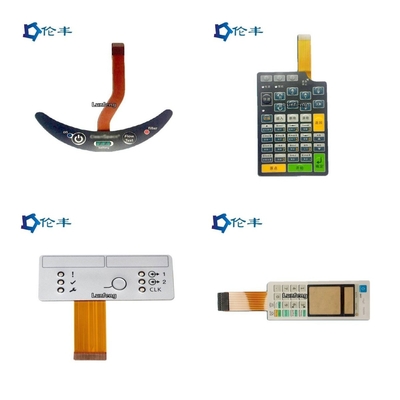

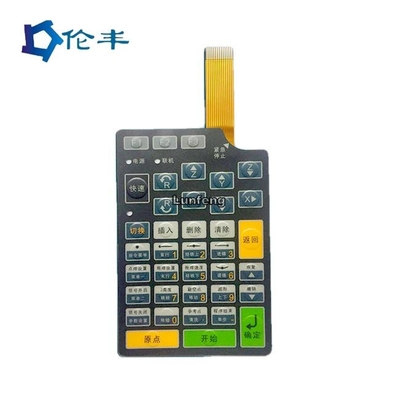

3M Yapışkanlı PET Membran Anahtarı

Marka Adı:	Lunfeng/Customer's brand
Model Numarası:	LFFPC02
Adedi:	1 parça
fiyat:	depending on the design
Ödeme Şartları:	TT/telgraf havalesi
Tedarik Yeteneği:	Aylık 500000 Adet/Adet

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Guangdong, Çin

Sertifika:

ISO9001:2015, SMETA 4P

Ürün adı:

PET Membrane Switch FPC devresi esnek devre

üzerinde kullanıldı:

Endüstriyel Ekipman, Kontrol sistemi

Renkler:

Pantone RAL rengi, sarı, mavi, yeşil, gri, siyah

Malzeme:

mat yüzey

Arka Yapıştırıcı:

3M468 3M yapıştırıcı

Özellik:

metal kubbeler, mat yüzey, FPC devresi

bağlayıcı:

1.0mm Dişi Konnektör

Anahtar:

tuş kabartma düğmesi

stil:

Matris Tuş Takımı

Membran anahtarı:

Dokunsal Membran Anahtarı tuş takımı

Ambalaj bilgileri:

PE torba/köpük/karton, müşterinin isteğine göre

Yetenek temini:

Aylık 500000 Adet/Adet

Vurgulamak:

3M yapışkanlı PET Membrane Switch

FPC devresi PET Membrane Switch

metal kubbeler membran anahtar paneli

Ürün Tanımı

PET Membrane Switch FPC devresi esnek devre

Bir şirket, bir HMI (İnsan Makine Arayüzü) içeren bir ürünü piyasaya sürme sürecine başladığında, membran anahtarları yüksek güvenilirlikleri, nispeten düşük maliyetleri ve kişiselleştirme düzeyleri nedeniyle seçilen en yaygın teknolojilerden biridir.

Membran anahtarları her yerdedir, sadece etrafınıza bakın, ancak kaç kişi devre tasarımına gerçekten dikkat ediyor?Tipik olarak, HMI mühendisleri ve tasarımcıları, öncelikle kaplamalar, pantone renkleri ve arka aydınlatma gibi görünür tasarım öğelerine odaklanır.Daha sonra, genellikle anahtarlama mekanizması, tuş takımı malzemesi ve dokunsal tepki gibi tuş takımı tasarımına odaklanılır.Ne yazık ki, tasarımcılar ve mühendisler çoğu zaman, bir membran anahtarın en kritik tasarım özelliklerinden birine, kaplamanın arkasındaki esnek devreye yeterince dikkat etmekte başarısız oluyorlar.

Esnek Devre Seçenekleri

Esnek devre seçenekleri, devre elemanı olarak gümüş mürekkebi kullanan polyester (PET) ve iletken eleman olarak bakır kullanan esnek PCB (FPC) içerir.Form, uyum ve işlev, her ikisi için de çok benzer, ancak ilgili maliyetleri ve güvenilirlikleri büyük ölçüde farklılık gösterebilir.

Bizim avantajımız:

Membran anahtarına ve ilgili öğelere odaklanıyoruz.
Güçlü Ar-Ge yeteneği
Kalitede kararlı
Rekabetçi fiyat
Numuneler ve Seri üretim için kısa Teslim süresi
Tüm çözüm tasarımı mevcut

Uygulamalar:

* ev aletleri ve cihaz
* Cipher Code ile Güvenlik Koruma sistemleri
* Çeşitli endüstri kontrol tuş takımı paneli
* tüketici elektroniği ve 3C ürünü
* Tedavi tıbbi sistem ve cihaz
* Çeşitli otomatik makine kontrol tuş takımı
* Telekomünikasyon ekipmanı
* Tıbbi malzeme
* Endüstriyel ekipman
* Ev Aletleri
* Uzaktan kumanda
* Kontrol sistemi

Öğeler	Gümüş Baskılı Devre	Bakır Kazınmış FPC Devresi
Malzeme	PET (Polyester)	Bakır
Orkestra şefi	baskılı gümüş	Bakır
İletişim Parmakları	Gümüş ve Karbon	Altın kaplama
Kontak Düğmeleri Pedleri	Gümüş	Altın kaplama
Yaşam ve Güvenilirlik	normal	iyi
istikrar	normal	iyi
Direnç	düşük	Çok düşük
Maliyet	düşük	yüksek
Kurşun zamanı	2-3 gün	7-10 gün
Saha	0,5 mm (önerilmez), 1,0 mm, 1,27 mm, 2,54 mm	0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm

1. Elektriksel Özellikler		Membran Anahtarı
Elektrik Seviyesi:		35V(DC), 100mA,1W
Kontak direnci:		10Ω~500 Ω
Yalıtım direnci:		100MΩ/100V
Dielektrikler Gerilim direnci:		250VRms(50~60Hz 1dk)
Sohbet Zamanı:		≤ 5ms
Ömür:		Düz tip ≥ 5.000.000;Dokunsal tip ≥ 1.000.000
Kuyruk Katlama:		R>1,180

2.Mekanik Özellikler
Çalışma Gücü:		Düz tip 57~284g (2~10oz);Dokunsal tip 170~397g(6~14oz)
Geçiş İnme:		Düz tip 0.1~0.5mm;Dokunsal tip 0,6~1,5 mm

3.Çevre ve Depolama Koşulları
Çalışma Sıcaklığı:		-40°C ~ +80°C
Depolama sıcaklığı:		-40°C ~ +80°C
Nem:		40°C, %90~95, 240 saat

SSS:

Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Lunfeng, membran anahtarı/grafik kaplama üreticisi/fabrikasıdır.26 yıldır membran anahtarı konusunda uzmanlaştık.

S2 : Üretim için size gönderirsem switch dosyam güvenli midir?
C: Müşterinin tasarım yetkisine saygı duyuyoruz ve asla başkası için membran anahtarı/grafik kaplaması üretmeyeceğiz.
izniniz.NDA kabul edilebilir.

S3: Membran anahtarı/grafik bindirme örneklerini dosya olmadan kopyalayabilir misiniz?
C: Evet, örneklerinize göre membran anahtarı/grafik kaplamasını klonlayabiliriz.

S4: Hangi ödemeyi kabul ediyorsunuz?
C: TT/Western Union.

Q5: Nakliye yolunuz nedir?
C: 1. Malları DHL, UPS, FEDEX, TNT, EMS ile göndermek için kendi ileticimiz var.
2. Kendi ileticiniz varsa, onlarla işbirliği yapabiliriz.

S6: MOQ'a ne dersiniz?
A: 1 adet, ancak normalde membran anahtarı için 5 adet numune, membran kaplaması için 10 adet.

S7: Ana pazarınız nedir?
A : Avrupa, ABD, Brezilya, Rusya, Türkiye, İran, Avusturya, Singapur...
