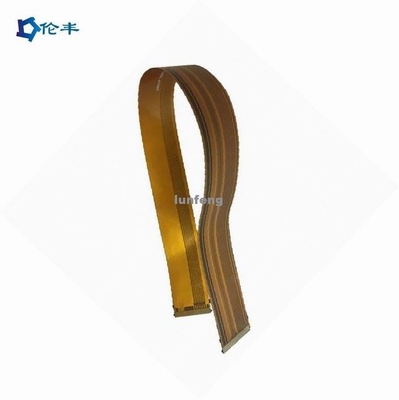

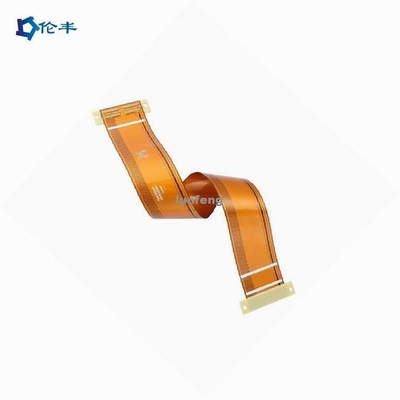

Polyimild PI Film FPC Esnek Devre Kartı PCB Kablosu 1-6layer

Temel bilgi
Menşe yeri: Shenzhen Çin
Marka adı: Lunfeng
Sertifika: ISO9001:2015
Model numarası: FPC011
Min sipariş miktarı: 1 parça
Ambalaj bilgileri: <i>First put into a polybag, then paked into a carton.</i> <b>Önce bir çoklu torbaya koyun, ardından
Teslim süresi: 7-25 iş günü, Müzakere edilecek
Ödeme koşulları: T/T, Batı Birliği
Yetenek temini: Aylık 500000 Adet/Adet
İsim: Flex Baskılı Devre FPC Esnek Devre Kartı esnek PCB FPC kablosu Uygulama: Tüketici Elektroniği, Elektronik Ürün
Malzeme:: Polimild, PI Bakır Kalınlığı:: 0.4-2mil (10-50um),
Tahta kalınlığı:: 0,2-6 mm Boyut: özelleştirilmiş
Yüzey İşlem:: HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Daldırma gümüşü/ Kalay Lehim maskesi: Sarı PI Filmi
Kalem: OEM ODM&#39;si anahat: Delme / Lazer kesim / Delinmiş
Bakır kalınlığı: 1/2 OZ 1 OZ 2 OZ 3 OZ,
Vurgulamak:

Polyimild FPC Esnek Devre Kartı

,

PI Film FPC Esnek Devre Kartı

,

PCB Flex Baskılı Devre

Flex Baskılı Devre FPC Esnek Devre Kartı esnek PCB FPC kablosu



Esnek Baskılı Devrelerin Faydaları

Tasarımların doğruluğu


Esnek baskı devreler çoğunlukla otomatik makineler kullanılarak tasarlandığından, tasarımlarda hata payı daha azdır.Bu, üstün elektronik cihazların önemli bir özelliğidir.Günümüzde kullanılan gelişmiş elektronik cihazların çoğu, onlardan beklenen yüksek hassasiyet seviyesi nedeniyle esnek devre kartları kullanır.Yüksek düzeyde hassasiyet gerektiren cihazlara örnek olarak tıbbi ortamlarda kullanılanlar dahildir.



onlar hafif


Devre kartları kolayca katlanabilir, böylece diğer bileşenlerin zor yerleştirdiği bölmelere yerleştirilebilirler.Mühendisler, paket boyutunu küçültmek için bu devrelerin hafif olmasından yararlanır.



Esneklik


Esnek olma yetenekleri nedeniyle, kullanıcıları sert devre kartlarının sıklıkla oluşturduğu ağırlık ve alan stresinden kurtarabilirler.Esnek devre kartlarını kurarken çeşitli seviyelere bükmek mümkündür.Bu, çeşitli elektroniklerin işlevsellik düzeylerini artırmayı mümkün kılar.



FPC kablosu (Esnek Baskı Devresi) Özellikleri
Katman 1-6 katmanlı
FPC boyutu (maks/min) Min: 10x45mm Maks:250x1200mm
Kalınlık 0,050 mm—0,2 mm
Delik çapı (Max) 6,5 mm
Açık delik boyutu (dak) 0,2 mm
Açık delik toleransı ±0.025mm
delik bakır kalınlığı Min8μm Maks 38μm
Minimum çizgi genişliği/boşluğu 0.04/0.04 mm
Aşındırma Toleransı ±20%
Delik üzerindeki desenin doğruluğu ±2mil
Delme boyutu (maks) φ3.175mm
Delme boyutu (dak) φ2.0mm
Delme açıklığı Kalınlık (Max) 0,2 mm
Termoset mürekkep toleransı ±0.2mm
Yeşil yağ (Dk) 0.1mm
Lehim pedi (dk) 8mil*8mil
Lehim pedi mesafesi (Min) 8milyon
tolerans(Min) ±0.1mm
Mevcut Laminat Malzemesi Pl.EVCİL HAYVAN.FR4-Pl
Bakır folyo kalınlığı
12um, 18um, 35um, 70um



SSS:



Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Lunfeng bir üretici/fabrikadır.26 yıldır membran anahtarı, 10 yıldır dokunmatik panel konusunda uzmanlaştık.

S2 : Üretim için size gönderirsem switch dosyam güvenli midir?
C: Müşterinin tasarım yetkisine saygı duyuyoruz ve dokunmatik panelleri asla başkası için üretmeyeceğiz.
izniniz.NDA kabul edilebilir.

S3: Membran anahtarı/grafik bindirme/kapasitif veya dirençli dokunmatik panel örneklerini dosya olmadan kopyalayabilir misiniz?
C: Evet, numunelerinize göre membran anahtarı/grafik kaplaması/dokunmatik paneli klonlayabiliriz.

S4: Hangi ödemeyi kabul ediyorsunuz?
C: TT/Western Union.

Q5: Nakliye yolunuz nedir?
C: 1. Malları DHL, UPS, FEDEX, TNT, EMS ile göndermek için kendi ileticimiz var.
2. Kendi ileticiniz varsa, onlarla işbirliği yapabiliriz.

S6: MOQ'a ne dersiniz?
C: ADEDI YOK.

S7: Ana pazarınız nedir?
A : Avrupa, ABD, Brezilya, Rusya, Türkiye, İran, Avusturya, Singapur...
