| Menşe yeri: | Shenzhen Çin |
|---|---|
| Marka adı: | Lunfeng |
| Sertifika: | ISO9001:2015 |
| Model numarası: | FPC009 |
| Min sipariş miktarı: | 1 parça |
| Ambalaj bilgileri: | <i>First put into a polybag, then paked into a carton.</i> <b>Önce bir çoklu torbaya koyun, ardından |
| Teslim süresi: | 7-25 iş günü, Müzakere edilecek |
| Ödeme koşulları: | T/T, Batı Birliği |
| Yetenek temini: | Aylık 500000 Adet/Adet |

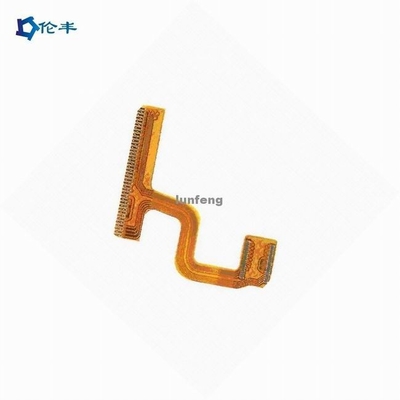

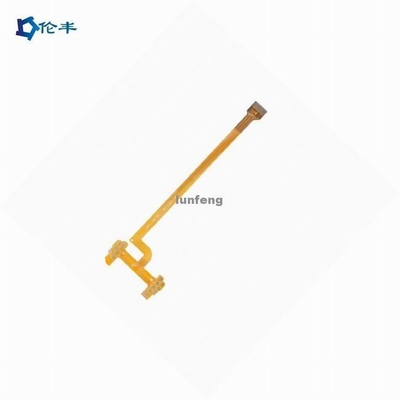

| İsim: | Konnektörlü FPC Esnek Devre Kartı poliimid PI malzemesi | Uygulama: | Elektronik ekipman |
|---|---|---|---|
| Malzeme:: | Polimild, PI | Bakır Kalınlığı:: | 0.4-2mil (10-50um), |
| Tahta kalınlığı:: | 0,2-6 mm | Boyut: | özelleştirilmiş Boyut |
| Yüzey İşlem:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Daldırma gümüşü/ Kalay | Lehim maskesi: | Sarı PI Filmi |
| Kalem: | OEM/ODM | Montaj hizmeti: | FPC Yapımı |
| anahat profili: | Delme / Lazer kesim / Delinmiş | ||
| Vurgulamak: | 10-50um FPC Esnek Devre Kartı,poliimid PI FPC Esnek Devre Kartı,bağlayıcı esnek baskılı devre kartı |
||
Esnek Baskılı Devrelerin Faydaları
Tasarım özgürlüğü için kapasite
Esnek baskılı devreler tasarım özgürlüğüne sahiptir.Bunlar sadece çift katmanlarla sınırlı değildir.Bu mühendisler için büyük bir avantajdır.Bu tür bir özgürlükle mühendisler, farklı ara bağlantılara sahip karmaşık konfigürasyonlar oluşturabilirler.Ek olarak, esnek baskılı devreler farklı bileşenleri barındırabilir.Dışarıdaki herhangi bir mühendis veya tasarımcıya sorarsanız, size tasarım özgürlüğüne sahip olma kapasitesinin, onlara çeşitlilik ve yaratıcılık uygulama yeteneği kazandırmak için uzun bir yol kat ettiğini söyleyeceklerdir.
Yüksek yoğunluklu konfigürasyonlara izin verirler
Kaplamalı açık delik ve yüzeye monte bileşenlerin kombinasyonuna izin verebildiklerinden, yüksek yoğunluklu cihazlara yer açabilirler.Bileşenler arasında dar ayrım olasılığı, daha hafif iletkenlerin tasarlanmasına olanak tanır.Bu sayede ek bileşenler için alan sağlamak mümkündür.
|
FPC kablosu (Esnek Baskı Devresi) Özellikleri
|
|
| Katman | 1-6 katmanlı |
| FPC boyutu (maks/min) | Min: 10x45mm Maks:250x1200mm |
| Kalınlık | 0,050 mm—0,2 mm |
| Delik çapı (Max) | 6,5 mm |
| Açık delik boyutu (dak) | 0,2 mm |
| Açık delik toleransı | ±0.025mm |
| delik bakır kalınlığı | Min8μm Maks 38μm |
| Minimum çizgi genişliği/boşluğu | 0.04/0.04 mm |
| Aşındırma Toleransı | ±20% |
| Delik üzerindeki desenin doğruluğu | ±2mil |
| Delme boyutu (maks) | φ3.175mm |
| Delme boyutu (dak) | φ2.0mm |
| Delme açıklığı Kalınlık (Max) | 0,2 mm |
| Termoset mürekkep toleransı | ±0.2mm |
| Yeşil yağ (Dk) | 0.1mm |
| Lehim pedi (dk) | 8mil*8mil |
| Lehim pedi mesafesi (Min) | 8milyon |
| tolerans(Min) | ±0.1mm |
| Mevcut Laminat Malzemesi | Pl.EVCİL HAYVAN.FR4-Pl |
| Bakır folyo kalınlığı |
12um, 18um, 35um, 70um
|
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Lunfeng bir üretici/fabrikadır.26 yıldır membran anahtarı, 10 yıldır dokunmatik panel konusunda uzmanlaştık.
S2 : Üretim için size gönderirsem switch dosyam güvenli midir?
C: Müşterinin tasarım yetkisine saygı duyuyoruz ve dokunmatik panelleri asla başkası için üretmeyeceğiz.
izniniz.NDA kabul edilebilir.
S3: Membran anahtarı/grafik bindirme/kapasitif veya dirençli dokunmatik panel örneklerini dosya olmadan kopyalayabilir misiniz?
C: Evet, numunelerinize göre membran anahtarı/grafik kaplaması/dokunmatik paneli klonlayabiliriz.
S4: Hangi ödemeyi kabul ediyorsunuz?
C: TT/Western Union.
Q5: Nakliye yolunuz nedir?
C: 1. Malları DHL, UPS, FEDEX, TNT, EMS ile göndermek için kendi ileticimiz var.
2. Kendi ileticiniz varsa, onlarla işbirliği yapabiliriz.
S6: MOQ'a ne dersiniz?
C: ADEDI YOK.
S7: Ana pazarınız nedir?
A : Avrupa, ABD, Brezilya, Rusya, Türkiye, İran, Avusturya, Singapur...
