| Menşe yeri: | Shenzhen Çin |
|---|---|
| Marka adı: | Lunfeng |
| Sertifika: | ISO9001:2015 |
| Model numarası: | FPC005 |
| Min sipariş miktarı: | 1 parça |
| Ambalaj bilgileri: | <i>First put into a polybag, then paked into a carton.</i> <b>Önce bir çoklu torbaya koyun, ardından |
| Teslim süresi: | 7-25 iş günü, Müzakere edilecek |
| Ödeme koşulları: | T/T, Batı Birliği |
| Yetenek temini: | Aylık 500000 Adet/Adet |

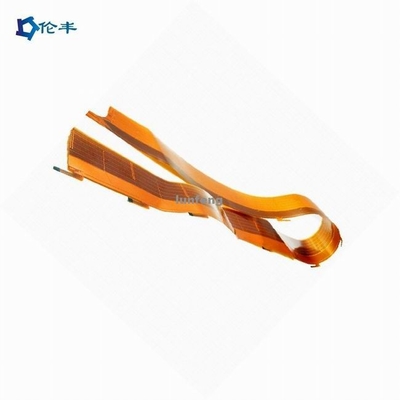

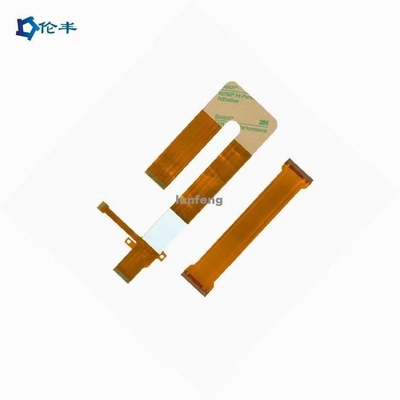

| İsim: | FPC Esnek Devre Kartı esnek baskılı devre | Uygulama: | Tıbbi Ekipman, Elektronik ekipman |
|---|---|---|---|
| Malzeme:: | Polimild, PI | Bakır Kalınlığı:: | 0.4-2mil (10-50um), |
| Tahta kalınlığı:: | 0,2-6 mm | Boyut: | özelleştirilmiş Boyut |
| Yüzey İşlem:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Daldırma gümüşü/ Kalay | Kalem: | OEM |
| anahat profili: | Delme/Lazer kesim/Delinmiş | Ürün adı: | Shenzhen QuikPCB led pcb kartı |
| <i>Min.</i> <b>Min.</b> <i>line width</i> <b>hat genişliği</b>: | 0.1mm | ||
| Vurgulamak: | 0.2-6mm esnek tahta pcb,Elektronik ekipman esnek tahta pcb,Delme düz esnek pcb |
||
Katmanlara Göre Esnek Devre Kartlarının Sınıflandırılması
Tek Taraflı Esnek Devre Kartları
Bu, katmanlara dayalı temel esnek devre kartları türleri arasındadır.Tek bir poliimid film tabakası içerir.Ayrıca ince bir bakır tabakasına sahiptir.
Çift Erişimli Tek Taraflı Esnek Devre Kartları
Adından da anlaşılacağı gibi, bu devre kartları tek taraflıdır ancak bakır levhaya her iki taraftan da erişilebilir.
Çift Taraflı Esnek Devre Kartları
Bu özel devre kartları, poliimid katmanın her iki tarafında bir çift iletken katmanı içerir.
Çok Katmanlı Esnek Devreler
Bu devre, çift taraflı ve tek taraflı esnek devrelerin bir kombinasyonunu içerir.
Yukarıda belirtilen esnek devre kartları türlerine dayanarak, tasarımcıların ve mühendislerin farklı uygulamalar için daha geniş bir seçim yelpazesine sahip oldukları açıktır.Esnek devre kartlarını son derece faydalı kılan bu esnekliktir.
|
FPC kablosu (Esnek Baskı Devresi) Özellikleri
|
|
| Katman | 1-6 katmanlı |
| FPC boyutu (maks/min) | Min: 10x45mm Maks:250x1200mm |
| Kalınlık | 0,050 mm—0,2 mm |
| Delik çapı (Max) | 6,5 mm |
| Açık delik boyutu (dak) | 0,2 mm |
| Açık delik toleransı | ±0.025mm |
| delik bakır kalınlığı | Min8μm Maks 38μm |
| Minimum çizgi genişliği/boşluğu | 0.04/0.04 mm |
| Aşındırma Toleransı | ±20% |
| Delik üzerindeki desenin doğruluğu | ±2mil |
| Delme boyutu (maks) | φ3.175mm |
| Delme boyutu (dak) | φ2.0mm |
| Delme açıklığı Kalınlık (Max) | 0,2 mm |
| Termoset mürekkep toleransı | ±0.2mm |
| Yeşil yağ (Dk) | 0.1mm |
| Lehim pedi (dk) | 8mil*8mil |
| Lehim pedi mesafesi (Min) | 8milyon |
| tolerans(Min) | ±0.1mm |
| Mevcut Laminat Malzemesi | Pl.EVCİL HAYVAN.FR4-Pl |
| Bakır folyo kalınlığı |
12um, 18um, 35um, 70um
|
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Lunfeng bir üretici/fabrikadır.26 yıldır membran anahtarı, 10 yıldır dokunmatik panel konusunda uzmanlaştık.
S2 : Üretim için size gönderirsem switch dosyam güvenli midir?
C: Müşterinin tasarım yetkisine saygı duyuyoruz ve dokunmatik panelleri asla başkası için üretmeyeceğiz.
izniniz.NDA kabul edilebilir.
S3: Membran anahtarı/grafik bindirme/kapasitif veya dirençli dokunmatik panel örneklerini dosya olmadan kopyalayabilir misiniz?
C: Evet, numunelerinize göre membran anahtarı/grafik kaplaması/dokunmatik paneli klonlayabiliriz.
S4: Hangi ödemeyi kabul ediyorsunuz?
C: TT/Western Union.
Q5: Nakliye yolunuz nedir?
C: 1. Malları DHL, UPS, FEDEX, TNT, EMS ile göndermek için kendi ileticimiz var.
2. Kendi ileticiniz varsa, onlarla işbirliği yapabiliriz.
S6: MOQ'a ne dersiniz?
C: ADEDI YOK.
S7: Ana pazarınız nedir?
A : Avrupa, ABD, Brezilya, Rusya, Türkiye, İran, Avusturya, Singapur...
