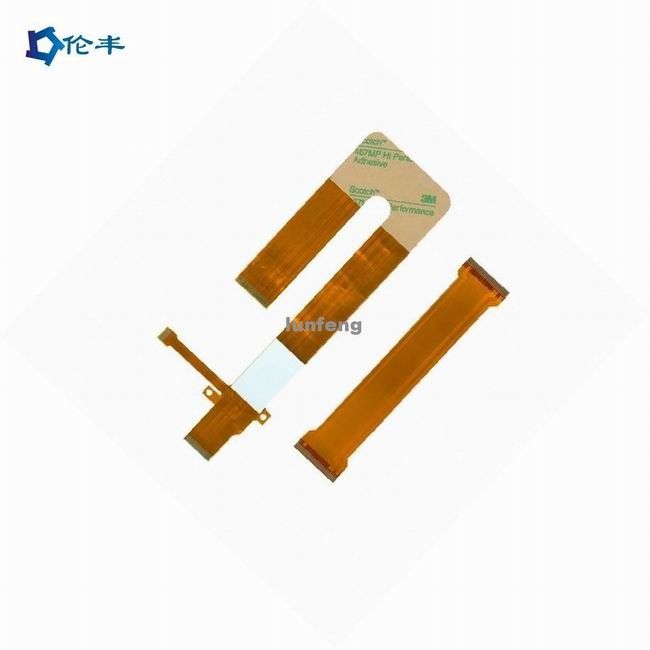

Arka Yapışkanlı Flex Baskılı Devre FPC Polyimild Flex Pcb Malzemesi

Marka Adı:	Lunfeng
Model Numarası:	FPC006
Adedi:	1 parça
Ödeme Şartları:	T/T, Batı Birliği
Tedarik Yeteneği:	Aylık 500000 Adet/Adet

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen Çin

Sertifika:

ISO9001:2015

İsim:

Arka yapışkanlı FPC Esnek Devre Kartı PI esnek PCB

Uygulama:

Tıbbi Ekipman, Elektronik ekipman

Malzeme::

polimild,

Bakır Kalınlığı::

0,4-2mil(10-50um), Min8μm Maks 38μm

Tahta kalınlığı::

0,2-6 mm

Min. Min. Hole Size: Delik büyüklüğü::

HDI / 0.15mm (6mil) için 0.1mm (4mil)

Min. Min. Line Width: Hat genişliği::

0.075mm/ 0.075mm (3mil / 3mil)

Boyut:

özelleştirilmiş Boyut

Min. Min. Line Spacing: Satır aralığı::

0,003''

Yüzey İşlem::

HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Daldırma gümüşü/ Kalay

Ambalaj bilgileri:

First put into a polybag, then paked into a carton. Önce bir çoklu torbaya koyun, ardından

Yetenek temini:

Aylık 500000 Adet/Adet

Vurgulamak:

FPC flex baskılı devre
,
arkadan yapışkanlı flex baskılı devre
,
Polyimild flex pcb malzemesi

Ürün Tanımı

Arka yapışkanlı FPC Esnek Devre Kartı PI esnek PCB

Esnek PCB üretimiyle ilgili temel bileşenleri anlamak, iletken uzantıları, lehim pimleri veya diğer seçenekler olarak eklenebilen pimler olan bağlantı pimleridir.Anahtar konumlara yapıştırıcı yerleştirmek, devre yerleşimi ve montajında iyileştirme sağlar.Elektromanyetik girişim ve devrelerden kaynaklanan emisyonlarla ilgili artan endişeler nedeniyle ekranlama özellikleri bu riskleri azaltabilir.Tek taraflı devrelerde iletken izleri ve boşluklar .002” olarak mevcuttur.Çift taraflı ve çok katmanlı devrelerde iletken izleri ve boşluklar .003”-.004” olarak mevcuttur.Konnektörler, montajlı konektörlere sahip esnek devrelerdir ve daha hızlı montajlar sağlar.Sertleştiriciler, bileşen alanlarındaki devreleri sağlamlaştırmak için kullanılır.Dalga lehimlemeye yardımcı olmak için daha sert çerçeveler, klipsler ayrılır ve yerine katlanır.Esnek ara bağlantılar, sert levhaları birbirine bağlamak için kullanılır ve yüksek yoğunluklu paketleme sorunlarını çözmek için katlama ve konumlandırmaya olanak tanır.

FPC kablosu (Esnek Baskı Devresi) Özellikleri

Katman 1-6 katmanlı

FPC boyutu (maks/min) Min: 10x45mm Maks:250x1200mm

Kalınlık 0,050 mm—0,2 mm

Delik çapı (Max) 6,5 mm

Açık delik boyutu (dak) 0,2 mm

Açık delik toleransı ±0.025mm

delik bakır kalınlığı Min8μm Maks 38μm

Minimum çizgi genişliği/boşluğu 0.04/0.04 mm

Aşındırma Toleransı ±20%

Delik üzerindeki desenin doğruluğu ±2mil

Delme boyutu (maks) φ3.175mm

Delme boyutu (dak) φ2.0mm

Delme açıklığı Kalınlık (Max) 0,2 mm

Termoset mürekkep toleransı ±0.2mm

Yeşil yağ (Dk) 0.1mm

Lehim pedi (dk) 8mil*8mil

Lehim pedi mesafesi (Min) 8milyon

tolerans(Min) ±0.1mm

Mevcut Laminat Malzemesi Pl.EVCİL HAYVAN.FR4-Pl

Bakır folyo kalınlığı
12um, 18um, 35um, 70um

SSS:

Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Lunfeng bir üretici/fabrikadır.26 yıldır membran anahtarı, 10 yıldır dokunmatik panel konusunda uzmanlaştık.

S2 : Üretim için size gönderirsem switch dosyam güvenli midir?
C: Müşterinin tasarım yetkisine saygı duyuyoruz ve dokunmatik panelleri asla başkası için üretmeyeceğiz.
izniniz.NDA kabul edilebilir.

S3: Membran anahtarı/grafik bindirme/kapasitif veya dirençli dokunmatik panel örneklerini dosya olmadan kopyalayabilir misiniz?
C: Evet, numunelerinize göre membran anahtarı/grafik kaplaması/dokunmatik paneli klonlayabiliriz.

S4: Hangi ödemeyi kabul ediyorsunuz?
C: TT/Western Union.

Q5: Nakliye yolunuz nedir?
C: 1. Malları DHL, UPS, FEDEX, TNT, EMS ile göndermek için kendi ileticimiz var.
2. Kendi ileticiniz varsa, onlarla işbirliği yapabiliriz.

S6: MOQ'a ne dersiniz?
C: ADEDI YOK.

S7: Ana pazarınız nedir?
A : Avrupa, ABD, Brezilya, Rusya, Türkiye, İran, Avusturya, Singapur...
